FANTINELLI Srl

Manometri con trasmettitore integrato

Manometro con trasmettitore integrato attacco radiale per montaggio diretto
TR 308

• Tipo di applicazione

- montaggio diretto con attacco radiale (di serie);

- montaggio sporgente o incassato (solo su richiesta).


• Diametri nominali

- 100 e 150.


• Custodia

- cassa e anello di acciaio inox AISI 304 con serraggio a baionetta.


• Grado di protezione della custodia (secondo EN 60529)

- IP 55 per l’esecuzione a secco;

- IP 67 per l’esecuzione a riempimento di liquido (su richiesta - variante V66).


• Trasparente

- di vetro (di serie);

- di metacrilato per gli strumenti a riempimento;

- di vetro stratificato (su richiesta - variante V17).


• Dispositivo di sicurezza

- tappo di EPDM per l’esecuzione a secco e di FPM (Viton) per l’esecuzione a riempimento.


• Liquido di riempimento

- fluido siliconico.


• Attacco di pressione (secondo EN 837-1)

di acciaio inox AISI 316L con filettatura G 1/2 B (1/2 Gas o BSP) o 1/2-14 NPT EXT (1/2 NPT) (altri su richiesta).


• Elemento sensibile

- di acciaio inox AISI 316L.


• Saldatura dell’elemento manometrico

- ad arco elettrico in atmosfera controllata.


• Movimento

- di acciaio inox.


• Campi di scala (secondo EN 837-1)

o Campi di numerazione:

- manometri: 0 ÷ 1; 0 ÷ 2,5; 0 ÷ 4; 0 ÷ 6; 0 ÷ 10; 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; 0 ÷ 100; 0 ÷160; 0 ÷ 250; 0 ÷ 400;

- vuotometri : -1 ÷ 0; (divisioni secondo tabella C1 a pag. P04)

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di pressione:

- bar, kPa e MPa per singola o doppia scala (altre solo su richiesta).

o Angolo della scala:

- 270 °.


• Sovrappressione (occasionalmente ammessa)

- 130% del valore di fondo scala.


• Indice

- di alluminio a regolazione micrometrica.


• Quadrante

- di allumino con scale graduate e scritte in nero indelebile su fondo bianco (per eventuali modifiche al quadrante vedere le varianti previste).


• Precisione (secondo EN 837-1)

- classe 0,5 (± 0,5% riferito al valore di fondo scala) per l’esecuzione a secco;

- classe 1 (± 1% riferito al valore di fondo scala) per l’esecuzione a riempimento di liquido.


• Temperatura ambiente

- -25 ÷ +60 °C.


• Temperatura di utilizzo

- -25 ÷ +125 °C.

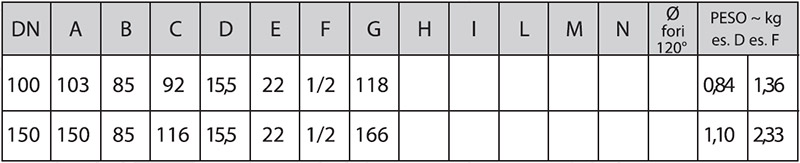

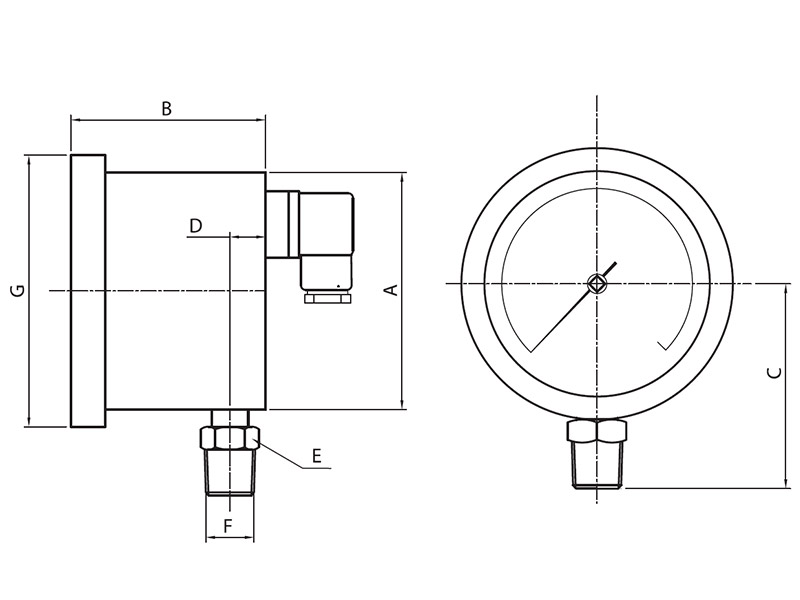

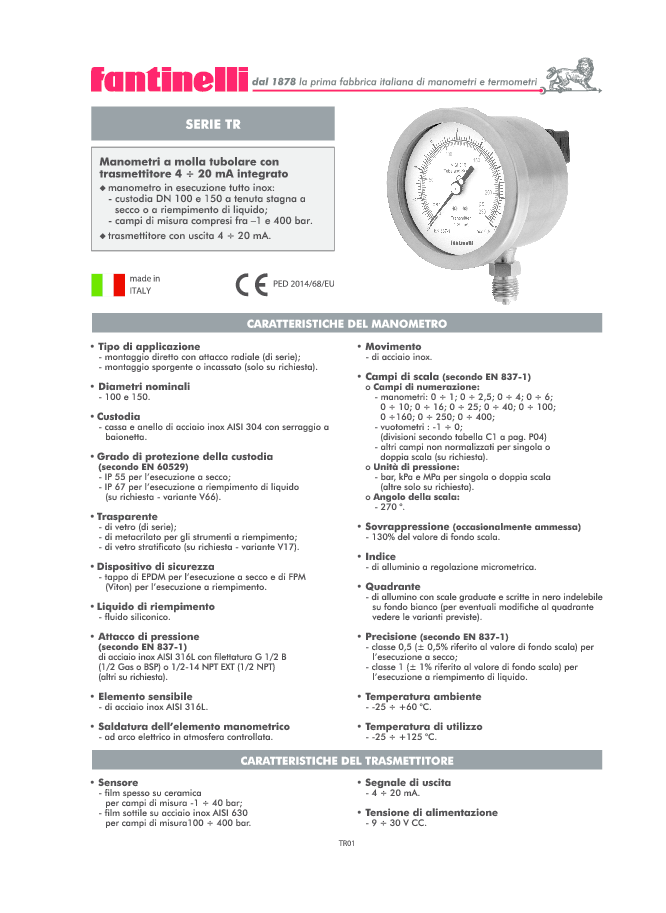

Manometri a molla tubolare con trasmettitore 4 ÷ 20 mA integrato

  • manometro in esecuzione tutto inox:

        - custodia DN 100 e 150 a tenuta stagna a secco o a riempimento di liquido;

        - campi di misura compresi fra –1 e 400 bar.

  • trasmettitore con uscita 4 ÷ 20 mA.
