• Diametri nominali

- 80,100,125 e 150.

• Custodia

- cassa e anello di acciaio inox AISI 304 (AISI 316 su richiesta - variante V61) con serraggio a baionetta.

• Dispositivo di regolazione della taratura dall’esterno (solo per cassa di AISI 304).

• Grado di protezione della custodia (secondo EN 60529)

- IP 55 per l’esecuzione a secco;

- IP 67 (variante V66 e V72).

• Trasparente

- di vetro per gli strumenti a secco;

- di vetro stratificato per gli strumenti a riempimento di liquido o su richiesta (variante V17).

• Elemento termometrico

- spirale bimetallica.

• Campi di scala (secondo EN 13190)

o Campi di numerazione: - 0 ÷ 60; 0 ÷ 100; 0 ÷ 120; 0 ÷ 160; 0 ÷ 200; 0 ÷ 250; 0 ÷ 300; 0 ÷ 400; 0 ÷ 500; 0 ÷ 600; -50 ÷ +50; -40 ÷ +60; -20 ÷ +40; -20 ÷ +100; (divisioni secondo tabella C2 a pag. P04)

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di temperatura:

- °C (gradi Celsius) e °F (gradi Fahrenheit) per singola o doppia scala.

o Angolo della scala:

- 270 °.

• Temperatura di esercizio (riferita al valore di fondo scala)

- da 1/10 a 9/10 circa.

• Sovratemperatura (occasionalmente ammessa)

- 115% del valore di fondo scala.

• Indice

- di alluminio a regolazione micrometrica.

• Quadrante

- di alluminio con scale graduate e scritte in nero indelebile su fondo bianco (per eventuali modifiche vedere le varianti previste).

• Precisione (secondo EN 13190)

- classe 1.

• Gambo sensibile

- vedere a pagina BT02 e BT03.

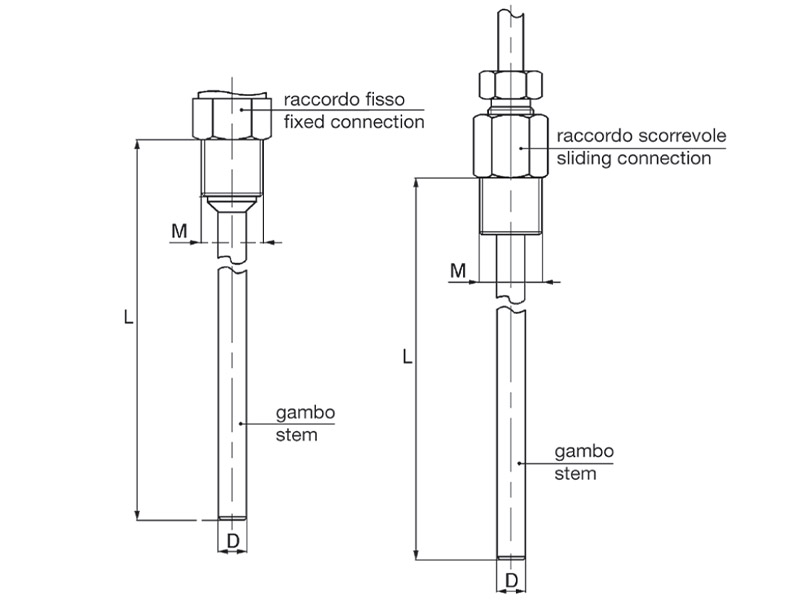

nota: gli strumenti vengono realizzati con l’attacco G8 (fisso) o G9 (scorrevole) previsti anche per l’eventuale collegamento al pozzetto.

• Pozzetto (vedere a pagina PZ01 e PZ02)

- ricavato da tubo - tipo P2 e P4;

- ricavato da barra - tipo P3 e P5 (le dimensioni ed i materiali vengono stabiliti in sede di ordinazione).
