• Diametri nominali

- 100 e 150.

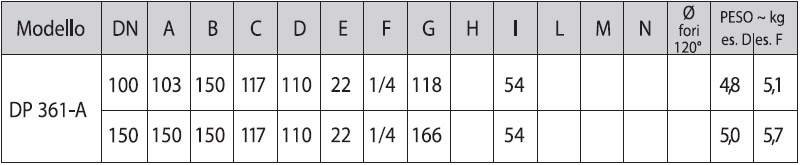

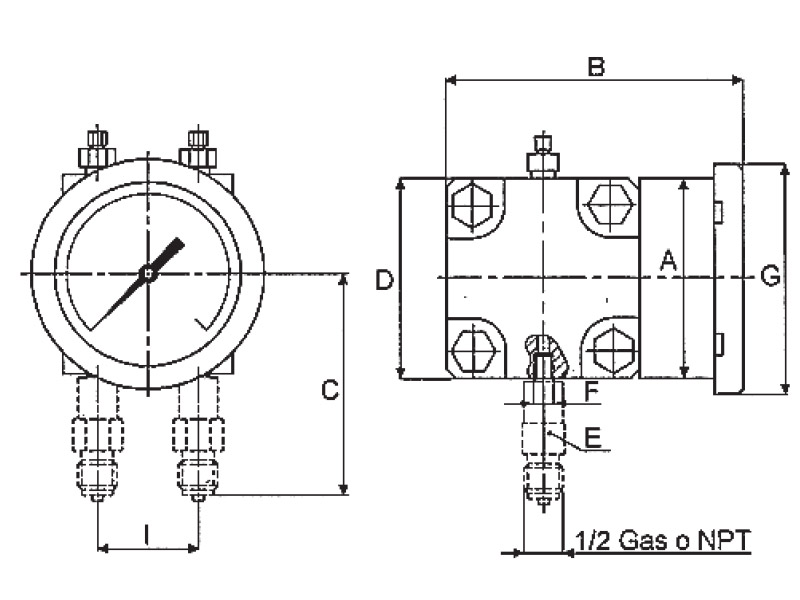

• Esecuzione

- A... montaggio diretto;

- B... montaggio sporgente con staffa;

- C... montaggio incassato a retro quadro;

- D... montaggio su palina da 2”;

- ...D a secco;

- ...F a riempimento di liquido;

- ...P predisposta per il riempimento.

• Custodia

- cassa e anello di acciaio inox AISI 304 (AISI 316 su richiesta - variante V61) con serraggio a baionetta.

• Grado di protezione della custodia (secondo EN 60529)

- IP 55 per l’esecuzione D;

- IP 67 per l’esecuzione F e P.

• Trasparente

- di vetro per l’esecuzione D;

- di metacrilato per l’esecuzione F e P;

- di vetro stratificato (su richiesta - variante V17).

• Liquido di riempimento della custodia

- fluido siliconico.

• Attacchi di pressione (secondo EN 837) di acciaio inox AISI 316L:

- 1/4-18 NPT (1/4 NPT femmina) - di serie;

- G 1/2 B (1/2 Gas o BSP maschio) o 1/2-14 NPT EXT (1/2 NPT maschio) (su richiesta - variante V43).

• Elemento sensibile

- soffietto di acciaio inox AISI 316L.

• Pressione statica

o campo di misura 0 ÷ 10 mbar:

- 100 mbar unilaterale;

- 10 bar bilaterale.

o campo di misura 0 ÷ 16 mbar:

- 160 mbar unilaterale;

- 10 bar bilaterale.

o campo di misura 0 ÷ 25 mbar:

- 250 mbar unilaterale;

- 10 bar bilaterale.

o campo di misura 0 ÷ 40 mbar:

- 400 mbar unilaterale;

- 10 bar bilaterale.

• Cella differenziale

o materiale:

- di acciaio inox AISI 316L.

o dimensioni:

- mm 100 x 110.

• Guarnizione della cella differenziale

- di P.T.F.E..

• Viti e dadi di fissaggio cella differenziale

- di accioio inox AISI 304.

• Movimento

- di acciaio inox.

• Campi di scala (secondo EN 837)

o Campi di numerazione:

- 0 ÷ 10; 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; (divisioni secondo tabella C1 a pag. P04)

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di pressione:

- mbar, kPa, e psi per singola o doppia scala.

o Angolo della scala:

- 180 °.

• Indice

- di alluminio a regolazione micrometrica.

• Quadrante

- di alluminio con scale graduate e scritte in nero indelebile, su fondo bianco (per eventuali modifiche al quadrante vedere le varianti previste).

• Precisione (secondo EN 837)

- classe 1,6 (± 1,6% riferito al valore di fondo scala). nota1: in caso di strumento con contatto elettrico, la precisione indicata sul quadrante non considera l’influenza del dispositivo.

• Temperatura ambiente

- - 20 ÷ + 60 °C.

• Temperatura di utilizzo

- - 25 ÷ + 65 °C.
