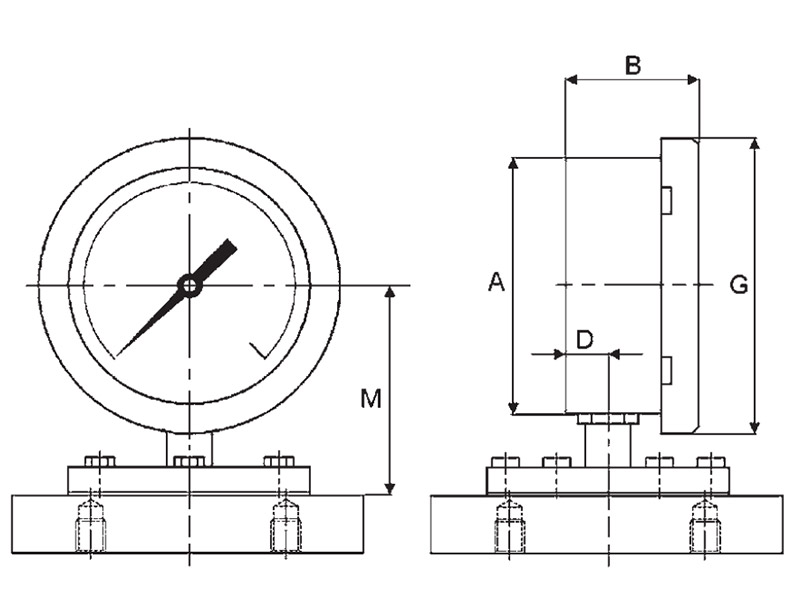

Manometro con attacco
a flangia
MP 321

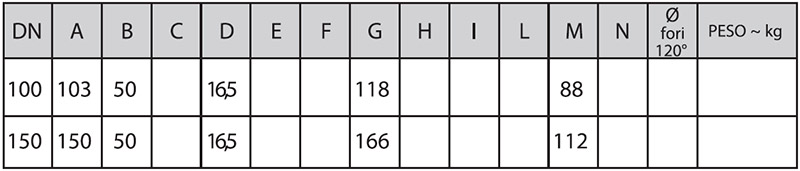

• Diametri nominali

- 100 e 150.


• Modelli

- MP 319/320/321: campi di misura compresi fra 0,6 e 25 bar;

- MP 419/420/421: campi di misura compresi fra 16 e 400 mbar.


• Custodia

- cassa e anello di acciaio inox AISI 304 (AISI 316 su richiesta - variante V61) con serraggio a baionetta.


• Grado di protezione della custodia (secondo EN 60529)

- IP 55 per l’esecuzione a secco;

- IP 67 (variante V66 e V72).


• Trasparente

- di vetro per gli strumenti a secco;

- di metacrilato per gli strumenti a riempimento;

- di vetro stratificato (su richiesta - variante V17).


• Dispositivo di sicurezza

- tappo di gomma a tenuta stagna.


• Attacco di pressione (secondo EN 837-3)

o filettatura G 1/2 B (1/2 Gas o BSP) o 1/2-14 NPT EXT (1/2 NPT) (MP 319/419);

o flangia secondo norme EN e ASME (vedere tabelle MP 1 e 2 a pagina MP03):

- flangia con fori passanti (MP 320/420);

- flangia con fori filettati ciechi o passanti (MP 321/421).


• Materiale dell’attacco di pressione

- di acciaio inox AISI 316L di serie;

- di acciaio inox AISI 316L rivestito di P.T.F.E.;

- di materiali speciali (vedere voce specifica).


• Elemento sensibile

- membrana di acciaio inox AISI 316Ti;

- membrana rivestita (vedere voce specifica) .


• Movimento

- di acciaio inox.


• Campi di scala (secondo EN 837-3)

o Campi di numerazione:

- manometri: 0 ÷ 16; 0 ÷ 25; 0 ÷ 40; 0 ÷ 60; 0 ÷ 100; 0 ÷ 160; 0 ÷ 250; 0 ÷ 400 (unità di pressione mbar); 0 ÷ 0,6; 0 ÷ 1; 0 ÷ 1,6; 0 ÷ 2,5; 0 ÷ 4; 0 ÷ 6; 0 ÷ 10; 0 ÷ 16; 0 ÷ 25 (unità di pressione bar);

- vuotometri: -16 ÷ 0; -25 ÷ 0; -40 ÷ 0; -60 ÷ 0; -100 ÷ 0;

-160 ÷ 0; -250 ÷ 0; -400 ÷ 0 (unità di vuoto mbar);

-1 ÷ 0 (unità di vuoto bar);

- manovuotometri: -1 ÷ 0,6; -1 ÷ 1,5; -1 ÷ 3; -1 ÷ 5;

-1 ÷ 9; -1 ÷ 15; -1 ÷ 24 (unità di pressione bar)

- su richiesta (unità di pressione mbar). (divisioni secondo tabella C1 a pag. P04)

- altri campi non normalizzati per singola o doppia scala (su richiesta).

o Unità di pressione:

- mbar, bar, kPa, kg/cm² e psi per singola o doppia scala.

o Angolo della scala:

- 270 °.


• Pressione di esercizio (riferita al valore di fondo scala)

- costante da 1/10 a 3/4 circa;

- variabile da 1/10 a 2/3 circa.


• Sovrappressione (riferita al valore di fondo scala)

- 115% di serie (occasionalmente ammessa);

- speciale solo su richiesta - variante V28.


• Indice

- di alluminio a regolazione micrometrica per l’esecuzione a secco;

- di alluminio con virola fissa per l’esecuzione a riempimento di liquido.


• Quadrante

- di alluminio con scale graduate e scritte in nero indelebile su fondo bianco (per eventuali modifiche vedere le varianti previste).


• Precisione (secondo EN 837-3)

- classe 1,6 (± 1,6% riferito al valore di fondo scala).

nota: in caso di strumento con contatto elettrico, la precisione indicata sul quadrante non considera l’influenza del dispositivo.


• Temperatura ambiente

- -20 ÷ +60 °C.


• Deriva termica

al di fuori dei valori di temperatura ambiente ottimale compresi fra +15 ÷ +25 °C, la deriva termica influisce sulla precisione dello strumento nell’ordine di:

- 0,4% ogni 10 °C per i modelli MP 319/320/321;

- 0,8% ogni 10 °C per i modelli MP 419/420/421.


• Temperatura di utilizzo

- -20 ÷ +100 °C esecuzione standard;

- -20 ÷ +150 °C esecuzione con guarnizioni speciali (esclusi i manovuotometri) (variante V74);

- -20 ÷ +100 °C esecuzione rivestita di P.T.F.E.

Manometri a membrana

  • custodia a tenuta stagna;
  • DN 100 - 150;
  • campi di misura compresi fra -16 mbar e 25 bar.

Questo strumento ha come principio una membrana che, subendo la pressione del fluido di processo, agisce direttamente sul movimento. È possibile ricorrere a questo tipo di strumento nel caso in cui si debba rilevare la pressione di fluidi ad alta viscosità.
